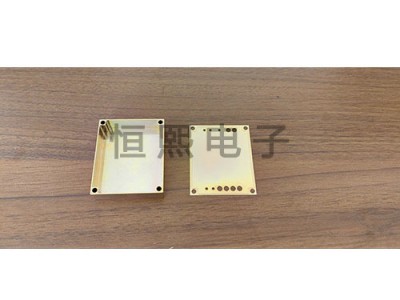

江蘇電源模塊殼體|恒熙電子訂制電源模塊外殼 60×51×12

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2024-11-28 15:35
瀏覽次數：	124

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

電源模塊外殼 60×51×12速度進步后，會受電路中分布電感和電容或二管中存儲電荷的影響而產生浪涌或噪聲。這樣，不僅會影響附近電子設備，還會降低電源本身的性。其中，為防止隨開關啟-閉所發生的電壓浪涌，可采用R-C或L-C緩沖器，而對由二管存儲電荷所致的電飄流涌可采用非晶態等磁芯制成的磁緩沖器。不外，對1MHz以上的高頻，要采用諧振電路，以使開關上的電壓或通過開關的電流呈正弦波，這樣既可減少開關損耗，同時也可控制浪涌的發生。這種開關方式稱為諧振式開關。

電源模塊殼的工藝流程以及表面噴砂處理優點
(一)、電源模塊殼的工藝流程
電源模塊殼自動生產線只是在部分沖壓設備上配備了搬運機械手以及傳送帶輸送裝置，沖孔工位仍然需要人工送料，沒有實現電源模塊外殼全自動化生產，并且機械手2設計不合理，放置螺釘工位只有機械手2進行搬運，傳送效率低，從而使得整個電源模塊殼自動生產線的生產節拍時間變長，導致生產效率比較低。
根據原有生產線，課題組提出了新的自動化生產線方案，采用先進的工序流程。
在生產線中落料沖壓工位和沖孔工位的動作因?yàn)槟＞吆蜎_壓動作相類似，因此可以由一臺壓力機完成，即一次沖壓完成該二個工位，省去了人工送料過程，這樣就節約了人工成本，提高生產線自動化水平。并且在放置螺釘工位之間均配備一臺機械手，這樣能夠縮短生產的節拍時間，很大程度上提高生產效率。同時省去傳送帶裝置，這樣也能減少搬運機械手的數量，既能夠完成工藝流程，又達到降低設備成本的目的。
落料沖壓沖孔工位是將初始的原材料為長為270mm、寬為170mm、厚度2mm的矩形鋁合金板料，通過沖壓沖孔加工成電源模塊殼所需大小的板材，即將矩形板料的一角沖壓掉邊長為50mm正邊形，并且在特定位置沖壓出直徑為4mm的通孔。
沖壓成型工位是對上一個工位加工完成的板料進行折彎，沖壓成長為220mm、寬為120mm、高為50mm的立體形狀物料，初步形成了電源模塊殼的形狀。
攻絲工位是把上一個工位的立體形狀物料的底面和側面部位特定通孔的位置上進行攻絲，實現特定的通孔上帶有螺紋，方便電源模塊殼在應用時的安裝。物料到位傳感器檢測電源模塊殼是否己放到攻絲機指定位置，夾緊氣缸起到定位工件的作用，攻絲機啟停信號用于控制攻絲機的動作，夾緊氣缸磁性起到檢測伸出位和縮回位信號攻絲機上下位接近用于檢測攻絲機的位置。
放置螺釘工位實現的是在上一個工位物料底面沒有攻絲的4個通孔上面放置螺釘。手指氣缸的開合起到放置螺釘?shù)淖饔?，夾緊氣缸起到定位工件的作用。此外，還有通過到位傳感器將放置螺釘啟動信號反饋給控制器。
沖壓螺釘工位是將螺釘沖壓到電源模塊殼底面上，與物料緊密結合，形成較終的電源模塊殼。
(二)、精密模塊殼體表面噴砂處理的優點
精密模塊殼體噴砂的原理是將堅硬細小的金剛砂粒通過噴砂機均勻的撞擊晶振制品表面，使表面形成均勻的凹坑，非常細小，我們?nèi)庋蹘缀蹩床怀鰜?lái)，只能看出本來光亮的晶振制品變成啞光的了。
晶振噴砂工藝的優點當然不止是深受表面亞光效果，它的優點還有：
1、去除晶振制品表面的氧化膜，不管是自然形成的氧化膜還是陽極氧化膜通過噴砂處理后就能統統去除。這也是噴砂工序在陽極氧化工序之前的原因。
2、為其他表面處理工序做準備，噴砂處理后的晶振電鍍時，電鍍層結合力強。噴砂處理的晶振進行噴涂處理也是一樣能增強涂層結合力。
3、改變晶振制零件的機械性能，噴砂處理后的晶振制零件能增加0.5-1個光潔度，在零件表面還存在微小的凹陷可以儲存潤滑油，是潤滑效果佳，從而延長晶振制零件的使用壽命，并減小機械運轉噪音。
4、去除晶振加工件的微小毛刺，特別是精密零件，對光潔度要求非常高，微小的毛刺都會造成零部件的缺陷。比如3C通訊零部件，紡織機械零件，航空航天精密零件，器械零配件等等。經過噴處理后就可以去除微小毛刺，深受光潔表面。
5、解決金屬反光問題，有些晶振制品是嚴格要求不允許反光的，例如一些手術器械，采用噴砂是的解決方法。
滄州恒熙電子有限責任公司（http://www.hxjszp.com）主營多種不同型號的機加模塊殼體、精密航天控制器面板、電源機箱，配備鍍金、鍍鎳、鍍錫、電泳漆、陽極氧化等表面處理加工車間、全部實現本廠自主生產加工能、縮短交期等問題。產品遠銷北京、上海、廣州、深圳、西安、等地。
