A.1綜述：

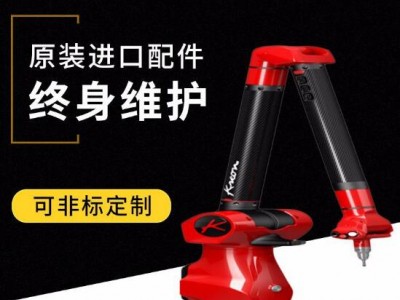

ACE系列關節臂三坐標測量機是法國KREON公司25年來制造歷史和追求創新的結晶，該公司25年來專注于研發、制造關節臂三坐標測量機及三維激光掃描系統。在.市場有25%的占有率。是世界上先進的便攜式測量系統之一。在.關節臂三坐標測量機的市場上以精度高，穩定性高，性價比高而著稱。



A.2特點描述：

1.   便攜性：主機采用高強度碳纖維材料，輕便易攜帶（僅8-14公斤左右），能夠滿足隨時隨地測量需要。

2.   軟件功能齊全：可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管道測量。

3.   測量范圍寬：您可以選擇2.0米至4.5米測量范圍，并可以通過蛙跳方式擴展到更大的測量范圍。

4.   USB數據接口或者無線WIFI連接：采用通用數據線纜與計算機間通過USB數據接口通訊，并且可以實現熱插拔；也可以使用無線WIFI連接，實現無線連接測量。

5.   多自由度設計讓您實現任意空間點位置和隱藏點的測量，等臂長設計無測量死角。

6.   內置自平衡機構，操作輕巧、靈活。

7.   內置可循環充電電池，可在無外接電源環境下工作，一次充電可測量8小時。

8.   內置高靈敏溫度傳感器，具有實時溫度補償功能，保證在不同的溫度下都能實現高精度的穩定測量。

9.   快速箝位安裝機構，可提供多種安裝形式。

A.3 參數規格：

l 型號系列：Kreon ACE-6-25

l 軸數：6軸

l 測量范圍（直徑）：2500mm

l 單點重復性精度：0.018mm

l 空間長度測量精度：0.026mm

l 重量（不含底座）：約10Kg。

A.4軟件系統：



測量軟件---手動CAD版本：Rational /DMIS

主要特點及功能：



l Microsoft WINDOWS 7操作環境。

l 機器幾何誤差補償。

l 在線幫助功能

l 測頭管理功能，自動動校正各種測針，包括硬測頭，觸發測頭等。

l 支持關節臂探針圖形顯現

l 支持硬探頭掃描：

l 掃描出點云

l 掃描成二維元素(直線、圓、圓弧、曲線、鍵槽)

l 掃描成面型元素(球、圓柱、面、曲面、圓錐)

l 支持多種掃描方式：

l 連續掃描

l 交叉面掃描（穿越設定的平面時，自動記錄穿越點）

l 零件找正功能：建立坐標系，設置坐標原點，執行平移和旋轉等坐標變換。

l 輸出設備管理功能：管理輸出設備的起停，選擇輸出內容和輸出格式。

l 基本幾何測量功能：如,點、線、面、圓、圓柱、圓錐和球等幾何元素的測量。

l 自學習功能：通過測量一個實體零件，自動記錄并產生測量程序。

l 幾何關系計算功能：用于計算元素間的相交、投影、中點、距離、角度等幾何關系。

l 形位公差評估功能：用于評定國際標準所定義的形狀公差和位置公差。

l 利用CAD圖片創建圖形輸出報告。

l 在編程助手的輔助下，利用DMIS語言創建參數化的零件程序。

l 圖形顯示測量空間，測針的實際方向和紅寶石的直徑。
l 被測幾何元素的圖形顯示。
l 所有被測元素均按實際測量的尺寸關系顯示于圖形區，可以輸出IGES數據或打印。
l 當選擇幾何元素時，除了傳統的根據名稱選擇元素的方法外，也可以在圖形區直觀地點擊元素的圖形以選擇該元素。
l 圖形顯示形狀誤差
l 當測量完一個元素后，可以查看該元素的數據點分布，以圖形方式打印出形狀誤差及全部的圖形和幾何信息。
l 坐標系圖形預覽。
l 在建立坐標系時，操作員可以圖形預覽要創建的坐標系并作需要的修改。
l 可以IGES格式讀入CAD數模，并以CAD數模作為理論數據檢測實際工件。
l 與CAD數模結合的自由曲面六點找正法，無須特別的定位基準即可以找正零件，結合BESTFIT對坐標系的優化功能，完善自由曲面的找正。
l 實時曲線檢測。
l 可以測量曲線曲面，輸出單個點，曲線和曲面的輪廓度誤差，測量誤差是測量點與CAD數模之間的法向誤差，并能夠?qū)崟r顯示每個點的測量誤差。
l 輸出CAD圖形報告，用戶只需選擇圖形的大小和視圖，以及輸出的內容，即可自動產生圖形報告，可輸出到多種設備，比如打印機，PDF文件等。



A.6 測頭系統：

三鍵硬測頭一組

Φ3*18mm球形紅寶石測針一支

Φ4*18mm球形紅寶石測針一支

Φ6*17mm球形紅寶石測針一支

30mm測針加長桿一支

φ20標準校準球一套



A.7 數據處理系統：

DELL移動工作站一臺（英特爾I5處理器，4G內存，2G獨顯，500G硬盤）



A.8 固定座

組合式磁力底座一套



A.9 數據線：

USB接口的數據線，長度3米。



A.10 用戶手冊：

1.測量軟件操作手冊（中文）



A.11 儀器箱：

外形美觀的儀器外箱既能很好的保護測量機，也為外出攜帶提供了便利。



A.12 環境條件要求：

工作環境溫度    : 10°C至45 °C

儲存溫度       :-30

環境濕度       :0-95%（非冷凝）

供電系統       : 100 – 250V，50-60Hz

認證          : CE
