產品介紹：

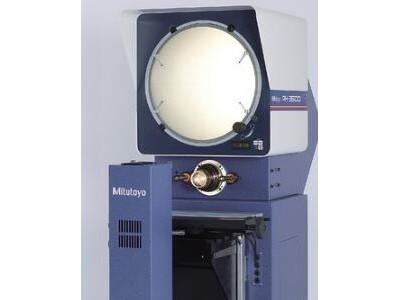

• 采用水平光學系統的臺式投影儀。
• 工作臺的最大載重量為45kg，可對重型工
件進行測量。
• 測量范圍廣254mm (X) × 152mm (Y))，可對
大尺寸工件進行測量。(PH-3515F)
• 數字顯示量角器可輕松進行角度測量

• 與2-D 數據處理器(選件) QM-Data200 組合
使用可提供多種不同的尺寸測量方法。
• 透射照明用于檢測工件輪廓，斜向反射照明
用于觀察工件表面。

采用水平光學系統得臺式投影儀

適于螺紋間距測量——工件旋轉時，圖像不會產生毛邊或扭曲。

日光屏顯示正像

直徑為356mm的投影屏幕帶有十字交叉細線參考線，易于校正0.01°數顯角度測量

載重工件臺和光柵尺配合使用，確?？焖?，高精度測量

內置XY計數器

技術參數：

投影圖像：正像

投影屏幕： 有效直徑：356mm

屏幕材料：精細磨砂玻璃

屏幕旋轉：±360°，微調和夾緊

角度分度值：數顯計數器

分辨率：0.01°

范圍：±370°

ABS/INC模式轉換，調零

參考線：十字交叉線

投影鏡頭：10X

放大精度： 輪廓照明：±0.1%以下

表面照明：±0.15%以下

輪廓照明：光源：鹵素?zé)襞荩?4V,150W）

光學系統：遠心系統

功能：2-step高/低亮度轉換，吸熱光片，冷卻風扇

調焦：手動調焦

分辨率：0.001mm

電源：100-240V AC,50/60HZ

重量：152Kg

性能參數：

XY工作臺行程范圍：254*152mm

測量方法：線性編碼器

速滑功能：X軸

XY工作臺面尺寸：450*146mm

旋轉功能：±10°

最大工件負載：45Kg
