一、核心種類及結構差異
NL 型尼龍內齒聯軸器的種類劃分主要基于是否包含中間接管，兩類結構的核心區別如下表：
| 類型 |
結構特點 |
適用場景 |
| NL1-NL9 型（基本型） |
無中間接管，由左半聯軸器（帶外齒）、右半聯軸器（帶外齒）、尼龍內齒圈三部分組成 |
兩軸對中精度較高、軸間距較短的場合（如中小型電機與泵、減速器的連接） |
| NL10-NL13 型（加長型） |
含中間接管，結構為：左半聯軸器 + 中間接管（帶外齒）+ 尼龍內齒圈 + 右半聯軸器 |
兩軸軸間距較大，需通過中間接管延長連接距離的場合（如大型設備的遠距離傳 |

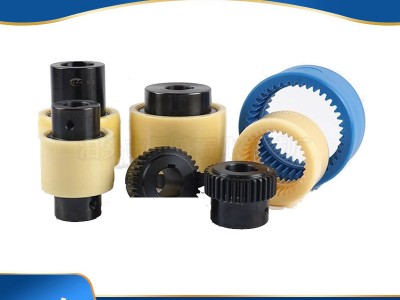

無論哪種類型，NL 型聯軸器的核心部件及功能一致，具體如下：
- 金屬外齒件（左 / 右半聯軸器、中間接管）：
通常由 45 號鋼鍛造加工，外圓帶有漸開線齒（模數與尼龍內齒圈匹配），是傳遞扭矩的主要承載部件，表面多做調質或淬火處理以提升強度。
- 尼龍內齒圈：
核心彈性元件，材質多為MC 尼龍（鑄型尼龍） 或增強尼龍，內孔帶漸開線齒，與金屬外齒嚙合；利用尼龍的彈性實現緩沖、減振，同時避免金屬件直接接觸導致的磨損和噪音。
- 連接螺栓 / 緊固件：
用于將左 / 右半聯軸器與設備軸（或中間接管）固定，通常采用高強度螺栓，部分型號配有防松墊圈以確保連接可靠性。
- 撓性補償：通過尼龍內齒圈的微量變形，可補償兩軸的徑向位移（0.1-0.5mm）、角位移（≤1°） 和少量軸向位移，降低安裝對中要求。
- 免潤滑：尼龍內齒圈自潤滑性好，無需定期添加潤滑油，維護成本低。
- 結構緊湊：無復雜密封件，整體體積小，適合空間受限的安裝環境。
