蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且彈簧在傳遞扭矩時所產生的彈性變量，使機械系統能獲得較好的減振效果，其平均減振率達百分之36以上。

蛇形簧聯軸器的特點：

1. 蛇形彈簧為彈性元件，在具備了較強彈性的同時，提高了蛇簧聯軸器傳遞扭矩，廣泛應用于重型機械及通用機械場合

這種經過特殊工藝處的蛇形彈簧，具有很長的使用壽命　允許轉速較高，在軸向、徑向和角向具有良好的補償能力

蛇簧聯軸器承受扭矩較大，適用于重型機械及通用機械場合

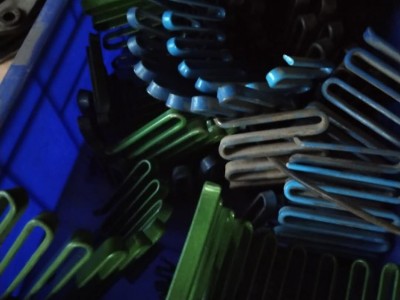

2.聯軸器彈簧又名蛇形彈簧。 蛇簧聯軸器扭短范圍為26-270000N.M。兩半軸允許相對徑向位移0.5-3mm，軸向位移4-20mm,角位移1o15’。

3.傳遞效率高,傳動效率可達百分之99.4，短時超載能力是額定扭矩的兩倍

4.結構簡單；拆裝方便，使用壽命長；

5.減振效果好，避免了共振。
