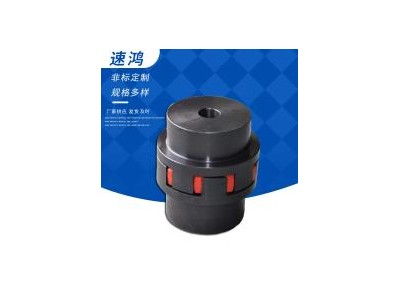

廣東彈性聯軸器制造廠家~速鴻機械制造定做XL型星型彈性聯軸器

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2025-05-12 15:24
瀏覽次數：	4

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

XL型星型彈性聯軸器是一種在機械傳動行業廣泛應用的聯軸器，以下從結構、工作原理、特點、應用、安裝維護等方面。依靠星型彈性體的彈性變形來傳遞扭矩和補償兩軸之間的相對位移。當主動軸帶動一個半聯軸器轉動時，半聯軸器的齒槽擠壓星型彈性體的瓣，使彈性體發生彈性變形，并將扭矩傳遞給另一個半聯軸器，從而帶動從動軸轉動。在兩軸之間存在軸向、徑向或角向位移時，星型彈性體能夠通過自身的變形來適應這些位移，保護動力的正常傳遞。

星型彈性聯軸器使用效果及結構通用性能
{一}、星型彈性聯軸器使用效果
星型彈性聯軸器是用來聯接兩軸使其一同旋轉，以傳遞扭矩和運動的一種機械傳動裝置，在國民經濟各有著廣泛的應用。由于被聯接的兩軸不可能對中，而出現不對中是由于機組的制造誤差、安裝誤差、承載后的變形以及溫度的變化等因素引起的。所以就要求星型彈性聯軸器不僅能傳遞扭矩和運動，而且能吸收兩軸的不對中，且對機組的附加影響應盡量小。星型彈性聯軸器的發展和演變始終圍繞著這個目標進行。
普通星型彈性聯軸器應用為廣泛。它又分為剛性星型彈性聯軸器和星型彈性聯軸器兩種。剛性星型彈性聯軸器分為剛性固定式星型彈性聯軸器和剛性可移式星型彈性聯軸器。剛性固定式星型彈性聯軸器要求被連接的兩軸對中，且這種對中精度在工作中不會變化。因此，這類星型彈性聯軸器雖然結構簡單，但使用要求過于苛刻，因此很少使用。但是，在某些場合用剛性固定式星型彈性聯軸器，比如需要通過星形星型彈性聯軸器傳遞軸向力的場合，或者某些重載機組用其它星型彈性聯軸器不能滿足傳扭要求時。剛性可移式星型彈性聯軸器其中的元件間可以相對移動，靠相對可移性這一點來補償軸線的相對位移，因此容許兩軸軸線之間有不大的軸向位移、徑向位移和角向位移。人們熟悉和廣泛使用的星型彈性聯軸器就屬于這一類，曾經是高速大功率星型彈性聯軸器的選擇。這類星型彈性聯軸器由于存在元件之間的相對移動，所以提供潤滑，而且它的補償能力受可移原件的相對滑動速度和潤滑條件的制約。如星型彈性聯軸器齒面的相對滑動速度應不大于0.12m/s所以在高速重載時，這種星型彈性聯軸器的角向補償能力很小。為了提高這一補償能力，星型彈性聯軸器常常做成鼓形齒，結構比較復雜，而且一旦潤滑上出了問題將降低其使用效果和壽命，這就促使了干式星型彈性聯軸器的發展和使用。
星型彈性聯軸器靠彈性元件的彈性變形來補償兩軸線的相對位移，還可緩沖減振，避免共振。彈性元件分為金屬彈性元件和非金屬彈性元件兩類。金屬彈性元件星型彈性聯軸器包括簧片星型彈性聯軸器、蛇形彈簧星型彈性聯軸器、波紋管星型彈性聯軸器、膜盤星型彈性聯軸器和膜片星型彈性聯軸器。非金屬彈性元件星型彈性聯軸器目前仍然有較多應用的包括星型彈性聯軸器、橡膠塊星型彈性聯軸器、輪胎式星型彈性聯軸器等。金屬彈性元件比非金屬彈性元件，傳遞載荷能力大，而且不存在老化問題，使用壽命長，受溫度影響小，特別適合在連續運轉的工業流程動力設備中使用。特別是膜片星型彈性聯軸器的出現不僅很好地解決早期其它星型彈性聯軸器存在的諸多問題，而且能很方便地通過對設計的調整來滿足與機組的匹配。因此膜片星型彈性聯軸器已成為替代星型彈性聯軸器和非金屬彈性元件星型彈性聯軸器的使用為廣泛的一種星型彈性聯軸器，其性能成為透平壓縮機組的產品。近幾年來，在一些老機組的改造中是大顯身手。
{二}、彈性聯軸器結構通用性能
彈性聯軸器具有良好的補償輔向、徑向和角向軸線偏移性能，性能不錯，結構簡單，工作平穩，無噪聲，不用潤滑，維護簡便，裝拆方便，工藝性不錯。可派生為多種結構形式，通用性能不錯，適用范圍廣?？捎脕韺⒉煌瑱C(jī)構中的主動軸和從動軸地聯接起來一同旋轉，并傳遞運動和扭矩的機械部件。有時也用以聯接軸與其他零件（如齒輪、帶輪等）。常由兩半合成，分別用鍵或緊配合等聯接，緊固在兩軸端，再通過某種方式將兩半聯接起來。
彈性聯軸器的研討起步較早，生產星型聯軸器的大多數以化為主，彈性聯軸器生產廠商的共同特點是產品技術含量高，適應當前重機配套的技術需要，加工設備，鑄鍛件及液壓、電器元器件配套，管理，注重技術技術進步。彈性聯軸器的剛度包括徑向剛度、軸向剛度和扭轉剛度。而在實際工程中，載荷變化常常是因?yàn)榕ぞ夭▌?dòng)引起扭轉振動的，所以彈性聯軸器影響主要的剛度是扭轉剛度。一般情況下，在軸系傳動中，系統的其他零部件的剛度都會比彈性聯軸器的剛度大很多，因此，在簡化的情況下，假設其他零部件的彈性為零，僅考慮彈性聯軸器的彈性。用彈性聯軸器的扭轉剛度作為傳動軸系的扭轉剛度。
機械傳動過程中，傳動軸系傳遞的載荷常常會發生變化，引起載荷的變化原因不一，如電機轉速不穩定、工作機的載荷不穩定和軸系中由于轉動部件不平衡產生的離心力引起的動載荷都可能引起載荷的變化。載荷的變化很多時候體現為周期載荷、沖擊載荷和無規律變化的載荷，而彈性聯軸器能夠適應載荷的波動，具有緩沖和減振的能力，主要與彈性聯軸器的剛度和阻尼有關。
滄州速鴻機械制造有限公司（http://www.czshlzq.com）主營各種彈性柱銷聯軸器、輪胎聯軸器、NL型尼龍外套聯軸器產品遠銷各地，為造紙、冶金、紡織、造船、農機、運輸、化工、輕工等行業設備很新、技術進步，提供所需的配套裝置，產品質量穩定。熱忱的歡迎各地客戶來廠來電咨詢。
