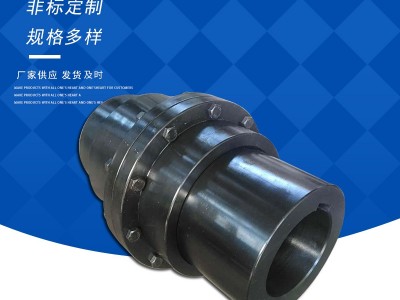

河南鼓形齒式聯軸器-滄州速鴻機械制造生產鼓形齒式聯軸器

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2025-05-12 15:39
瀏覽次數：	6

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

鼓形齒式聯軸器是一種廣泛應用于各類機械傳動系統中的聯軸器，下面將從其結構、原理、特點、應用、選型和維護等方面。鼓形齒式聯軸器主要由兩個帶有外齒的半聯軸器、兩個帶有內齒的外殼，以及連接螺栓、密封件等部分組成。其中，外齒一般為鼓形齒，其齒面呈鼓形，而內齒則是直齒，鼓形齒與內齒相互嚙合。通過內外齒的嚙合來傳遞扭矩。當主動軸帶動一個半聯軸器旋轉時，半聯軸器上的鼓形外齒與外殼內的內齒相互作用，將扭矩傳遞給另一個半聯軸器，進而帶動從動軸轉動。在傳動過程中，鼓形齒的特別形狀使其能夠在確定范圍內補償兩軸之間的軸向、徑向和角向位移。

鼓形齒式聯軸器的潤滑方式與生產現場常見故障原因分析
【一】、鼓形齒式聯軸器的潤滑方式
鼓形齒式聯軸器即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成，外齒分為直齒和鼓形齒兩種齒形，有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動、噪聲低及維修周期長等優點。鼓形齒式聯軸器特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動，齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。鼓形齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。
鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，均廣泛采用鼓形齒式聯軸器。鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
鼓形齒式聯軸器的潤滑方式一般有以下三種：
1、潤滑。潤滑油從輪齒底部各個小孔噴入，油受離心力作用進入嚙合面，起潤滑與冷卻作用。油經嚙合面后由齒的兩側流出。這種型式潤滑，油流循環不斷，雜志隨之流出，且噴入的潤滑油在離心力作用下造成的壓力進入輪齒嚙合面，所以有較好的潤滑冷卻效果，適用于高速重載的場合。
2、貯油式潤滑。潤滑油由噴嘴射入，由于轉動時潤滑油受離心力作用而在齒輪外圓保持的潤滑油層。這種潤滑方式將使雜志殘留與齒圈內，而油流的散熱效果也較差，因此僅適用于功率小、速度低的場合。屬于這種型式還有一種不流動的貯油潤滑方式，即將潤滑脂灌入內部后密封，定期洗換。
3、自流式潤滑。潤滑油由噴嘴射入，經齒輪側隙流過，從套筒小孔中流出，這種潤滑方式主要起冷卻作用，較難形成油膜，齒面磨損比下述潤滑要快。
【二】、鼓型齒式聯軸器在生產現場常見故障原因分析
一、車L鋼設備中棒線材的軋機與減速箱連接大多數采用是貫穿式鼓型齒式聯軸器，聯軸器的減速機端結構。鼓型齒式聯軸器包括軸、外齒軸套、內齒圈和連接盤，連接盤通過鎖緊螺栓連接在待裝配減速機輸出軸的端面上，內齒圈通過花鍵套裝在待裝配減速機的輸出軸上并壓在連接盤上，外齒軸套通過花鍵套裝在軸上并與軸過盈配合，外齒軸套通過壓板和鎖緊螺栓懸吊在內齒圈上并與內齒圈齒嚙合。
二、上述結構的鼓型齒式聯軸器在使用時，整個聯軸器通過外齒軸套和內齒圈壓在與減速機輸出軸的端面固定連接的連接盤上，幾乎整個鼓型齒式聯軸器的重力都集中壓在連接盤上。軋輥在軋制坯料時，受坯料的沖擊和上下軋輥的振動，連接連接盤和減速機的鎖緊螺栓既受拉力又受剪切力，在鼓型齒式聯軸器長期旋轉下鎖緊螺栓易被拉斷或剪切斷，而連接盤處在內齒圈內，不能隨時被發現，待全部鎖緊螺栓失效后，整個鼓型齒式聯軸器從減速機的輸出軸上脫離，造成設備停機，嚴重地影響了后道加工工序。
三、從結構及使用情況看，出現上述故障的主要原因是，軋線軋機軋輥經過多次重復使用的，軸徑尺寸發生變化，鼓型齒式聯軸器在旋轉下接軸傾角隨之變大，由于連接盤和內齒圈之間的間隙太小，內齒圈在補償花鍵軸間隙時徑向擠壓連接盤，軋輥在軋制坯料時，花鍵軸一直存在擺動，擺動使連接盤的外表面與內齒圈的內表面存在的碰撞，加劇鎖緊螺栓和連接環套所受的剪切力，導致連接盤連接螺栓剪斷造成故障。
因此，本文針對上述鼓型齒式聯軸器故障原因的分析不足之處，為了增加連接盤與減速機輸出軸的連接方式，減輕鎖緊螺栓所受的拉力或剪切力，避免鼓型齒式聯軸器在旋轉時被拉斷或剪切斷，降低立式軋機的設備故障，進一步提升生產速率，提出了連接盤的改進方案。
滄州速鴻機械制造有限公司（http://www.czshlzq.com）主營各種HL尼龍柱銷聯軸器、輪胎聯軸器、尼龍齒式聯軸器產品遠銷各地，為造紙、冶金、紡織、造船、農機、運輸、化工、輕工等行業設備很新、技術進步，提供所需的配套裝置，產品質量穩定。熱忱的歡迎各地客戶來廠來電咨詢。
