天津蛇形聯軸器生產_速鴻機械廠定做JS蛇簧聯軸器

點擊圖片查看原圖

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	河北滄州市
有效期至：	長期有效
最后更新：	2025-05-12 15:26
瀏覽次數：	4

公司基本資料信息

您還沒有登錄，請登錄后查看詳情

詳細說明

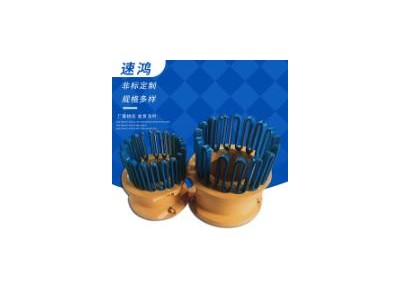

JS蛇簧聯軸器（JS Spring Coupling）是一種性能穩定的彈性聯軸器，以其值得信賴的蛇形彈簧設計和優異的性能在工業傳動行業廣泛應用。它通過蛇形彈簧作為彈性元件，能夠效果優良傳遞扭矩、吸收振動和沖擊，同時補償軸向、徑向和角向的安裝偏差。

蛇形簧型聯軸器的選用以及使用中震動大的解決方法
【一】、圓弧端齒蛇形簧型聯軸器的選用
在設計和選擇蛇形簧型聯軸器時，應根據使用要求和工作條件，如承載能力、轉速、兩軸相對位移、緩沖吸振以及裝拆、維修換易損元件等綜合分析來確定。具體應當考慮一下幾點：1)原動機和工作機的機械特性。原動機的類型不同，其輸出功率和減速，有的是平穩恒定的，有的是波動不均勻的。而各種工作機的載荷性質差異大，有的平穩，有的沖擊甚至強烈沖擊或振動。這些是蛇形簧型聯軸器設計和選擇的要依據，對于載荷平穩的，則選用剛性蛇形簧型聯軸器，否則宜選用蛇形簧型聯軸器。
2)蛇形簧型聯軸器的運轉情況。對于聯接軸系的質量大、轉動慣量大，又經常起動、變速或反轉的，則應考慮選用能承受較大瞬時過載，并能緩沖吸振的蛇形簧型聯軸器。
3)工作機的轉速。對于需高速運轉的兩軸聯結，應考慮選擇蛇形簧型聯軸器的結構具有高平衡精度特性，以離心力而產生的振動和噪聲。
4)蛇形簧型聯軸器的對中和對中保持程度，保持良好的對中是蛇形簧型聯軸器正常運轉的前提。
5)蛇形簧型聯軸器的結構及工作特性，蛇形簧型聯軸器的外形尺寸、安裝、拆卸所需的空間大小和難易程度以及對維護的要求等都應與聯接機組的具體配置位置和要求想適應。
6)蛇形簧型聯軸器的制造、安裝、維護的成本，在滿足使用要求的前提下，應使選擇的蛇形簧型聯軸器成本低，不需維護以降低經常費用。
【二】、蛇形彈簧聯軸器使用中震動大的解決方法
蛇形彈簧聯軸器，是一種結構新的金屬。它靠蛇形彈簧片來傳遞扭矩。蛇形彈簧聯軸器是當今環球機械較新的軸聯接傳動部件，也是一種尤其通用的軸聯接傳動部件。蛇形聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且簧片在傳遞扭矩時所產生的彈性變量，使機械系統能獲得好的減振效果，其平均減振率達百分之三十六上。
蛇型彈簧聯軸器齒式為曲線型：負載較小時，蛇形彈簧的直線部分與被聯接的軸線基本平行；負載增大時，蛇形彈簧的變形增大，與齒的接觸弧面亦增大，而與齒接觸點之間的距離越來越短，剛度增大，兩半聯軸器的相對轉角與所傳遞的轉矩為非線性關系，屬于變剛度蛇形彈簧聯軸器。直線齒形便于加工，成本低，但只適用于傳遞轉矩變化較小的工況條件。曲線齒形聯軸器適用于轉矩變化較大和正反轉的工況條件，并有好的緩沖作用，但曲線齒形工藝性較差，制造成本較高。
（1）軸承、各方向振動均以工頻為主，有比較明顯的雙倍頻成分。是否有明顯的軸承故障頻率，表明各軸承不存在故障且安裝、潤滑良好。
（2）據現場測量數據，風機非驅動端振動（葉輪側）小于驅動端振動，兩臺風機振動均不是由葉輪本身的蛇形彈簧聯軸器質量不平衡或安裝后的風機轉子質量不平衡引起的。
（3）是否有明顯的葉片通過頻率，且經現場試驗證實，風機振動與擋板開度沒有關系，表明風機通流部分正常。
滄州速鴻機械制造有限公司（http://www.czshlzq.com）主營各種HL尼龍柱銷聯軸器、輪胎聯軸器、NL型尼龍外套聯軸器產品遠銷各地，為造紙、冶金、紡織、造船、農機、運輸、化工、輕工等行業設備很新、技術進步，提供所需的配套裝置，產品質量穩定。熱忱的歡迎各地客戶來廠來電咨詢。
